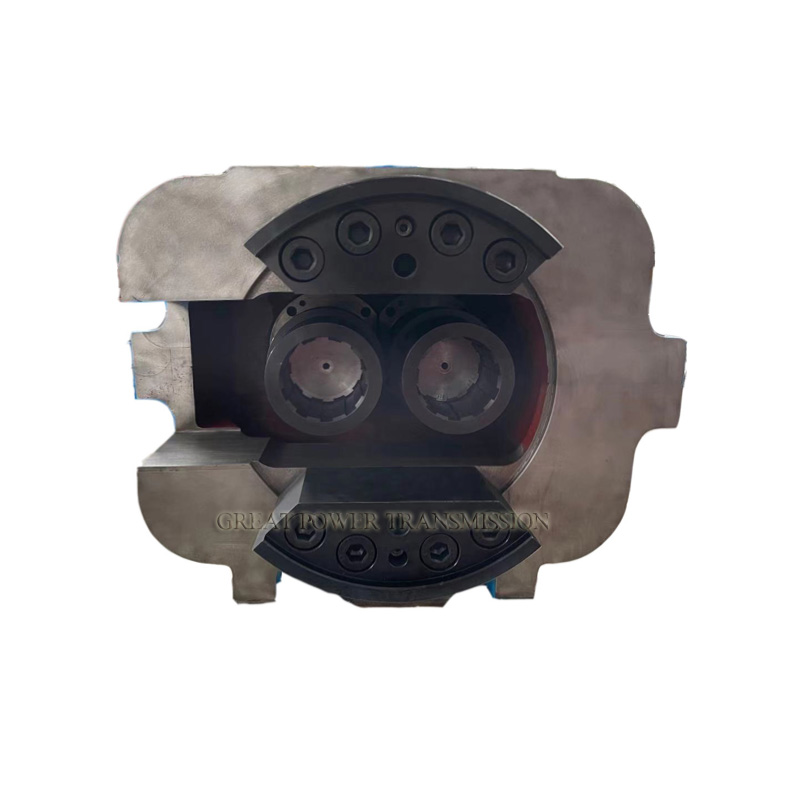

SZW სერიის კონუსური ორმაგი ხრახნიანი გადაცემათა კოლოფი

მოკლე აღწერა:

SZW სერიის გადაცემათა კოლოფი არის სპეციალური მამოძრავებელი დანადგარი, რომელიც შეესაბამება კონუსური ორმაგი-ხრახნიანი ექსტრუდერს. იგი შედგება ორი ნაწილისაგან, კერძოდ, შემცირების ყუთი და სადისტრიბუციო ყუთი. სადისტრიბუციო ყუთისა და გადამცემი ყუთის ინტეგრირებულ დიზაინს აქვს კომპაქტური სტრუქტურის უპირატესობა, მოსახერხებელი ინსტალაცია. ძრავის სიჩქარის შემცირებისა და ბრუნვის გაზრდის შემდეგ, ის აწვდის სამოტივაციო ძალას სადისტრიბუციო ყუთში, შემდეგ ამოძრავებს ორმაგ გამომავალ ლილვებს (ჩართული კუთხე იგივეა ტყუპი-ხრახნიანი ღეროებისას) პატარა კონუსური სპირალური გადაცემათა წყვილის მეშვეობით მამოძრავებელი თანაფარდობით 1:1, რითაც ამოძრავებს ხრახნიანი ღეროების როტაციას გარეთ სხვადასხვა მიმართულებით.

პროდუქტის დეტალი

პროდუქტის ტეგები

ძირითადი ინფორმაცია

მოდელი NO. SZW65~110
შეყვანის სიმძლავრე 5.5KW~550KW
გამომავალი ბრუნვის მომენტი 510N · m ~ 105050N · m
შეყვანის სიჩქარე 600-1500RPM
გამომავალი სიჩქარე თანაფარდობის საფუძველზე
გადაცემის მასალა 20CrMnTi დაბალი ნახშირბადის შენადნობის ფოლადი
საბინაო მასალა თუჯის
გადაცემის დამუშავება CNC სახეხი
საკისრების ბრენდი C&U, NXZ‌, ZHJ, ZWZ, LYC, HRB, NSK, FAG და ა.შ.
მარკის ზეთის ბეჭედი FAG, NAK და ა.შ.
გადაცემის ზედაპირის სიმტკიცე HRC54~62
გადაცემათა სიზუსტე მე-6 კლასი
სითბოს მკურნალობა კარბურირება, ჩაქრობა
გამომავალი რეჟიმი ღრუ ლილვის გამომავალი
შეყვანის რეჟიმი მყარი ლილვი

პროდუქტის აღწერა
SZW სერიის გადაცემათა კოლოფი არის სპეციალური მამოძრავებელი დანადგარი, რომელიც შეესაბამება კონუსური ორმაგი-ხრახნიანი ექსტრუდერს. იგი შედგება ორი ნაწილისაგან, კერძოდ, შემცირების ყუთი და სადისტრიბუციო ყუთი. სადისტრიბუციო ყუთისა და გადამცემი ყუთის ინტეგრირებულ დიზაინს აქვს კომპაქტური სტრუქტურის უპირატესობა, მოსახერხებელი ინსტალაცია. ძრავის სიჩქარის შემცირებისა და ბრუნვის გაზრდის შემდეგ, ის აწვდის სამოტივაციო ძალას სადისტრიბუციო ყუთში, შემდეგ ამოძრავებს ორმაგ გამომავალ ლილვებს (ჩართული კუთხე იგივეა ტყუპი-ხრახნიანი ღეროებისას) პატარა კონუსური სპირალური გადაცემათა წყვილის მეშვეობით მამოძრავებელი თანაფარდობით 1:1, რითაც ამოძრავებს ხრახნიანი ღეროების როტაციას გარეთ სხვადასხვა მიმართულებით.

პროდუქტის თვისება
1.არსებობს ინვოლუტური ცილინდრული გადაცემათა კოლოფი, რომლის მონაცემები და სტრუქტურა ოპტიმალურად არის შექმნილი კომპიუტერის მიერ.
2. გადაცემათა კოლოფი დამზადებულია უმაღლესი ხარისხის მაღალი სიმტკიცის დაბალი ნახშირბადის შენადნობის ფოლადისგან ნახშირბადის შეღწევის, ჩაქრობის და კბილების გახეხვის შემდეგ. მას აქვს კბილების ზედაპირზე მაღალი სიმტკიცე, დიდი ტარების უნარი, მცირე ხმაური, გლუვი მუშაობა და მართვის მაღალი ეფექტურობა.
3. სადისტრიბუციო ყუთის მასალა არის კვანძოვანი გრაფიტის ჩამოსხმის რკინა და გადაცემათა კოლოფი აქვს მაღალი სიმტკიცის დაფქული კბილები, რომლებშიც განაწილებულია გველის ფორმის გამაგრილებელი წყლის მილები.
4. გადაცემათა კოლოფის მაქსიმალური შეყვანის სიჩქარე ჩვეულებრივ არ აღემატება 1500 rpm-ს.
5. სამუშაო გარემოში ტემპერატურა არის -10℃-45℃. როდესაც ტემპერატურა 0℃-ზე დაბალია, საპოხი ზეთი უნდა გაცხელდეს +10℃-მდე დაწყებამდე.

ტექნიკური პარამეტრი

არა ტიპი შეყვანის სიმძლავრე (KW) მამოძრავებელი კოეფიციენტი  შეყვანის სიჩქარე (RPM) გამომავალი სიჩქარე (RPM)

ერთი ლილვის გამომავალი ბრუნვა (N.M)

1

SZW65

37

38.6

1500

38.9

4518

2

SZW80

55

38.3

1500

39.2

6786

3

SZW92

110

37.3

1500

40.2

13130

4

SZW110

160

37.4

1500

40.1

20424

განაცხადი
SZW სერიის გადაცემათა კოლოფი ფართოდ გამოიყენება პლასტმასის კონუსური ტყუპი-ხრახნიანი ექსტრუდერებში.

FAQ

კითხვა: როგორ ავირჩიოთ ა გადაცემათა კოლოფი დაგადაცემათა სიჩქარის შემცირება?

პასუხი: თქვენ შეგიძლიათ მიმართოთ ჩვენს კატალოგს პროდუქტის სპეციფიკაციის ასარჩევად, ან ჩვენ ასევე შეგვიძლია გირჩიოთ მოდელი და სპეციფიკაცია მას შემდეგ, რაც მიაწოდეთ საჭირო ძრავის სიმძლავრე, გამომავალი სიჩქარე და სიჩქარის თანაფარდობა და ა.შ.

კითხვა: როგორ შეგვიძლია გარანტიაპროდუქტიხარისხი?
პასუხი: ჩვენ გვაქვს მკაცრი წარმოების პროცესის კონტროლის პროცედურა და ვამოწმებთ ყველა ნაწილს მიწოდებამდე.ჩვენი გადაცემათა კოლოფის რედუქტორი ასევე ჩაატარებს შესაბამის ოპერაციულ ტესტს ინსტალაციის შემდეგ და მოგაწვდით ტესტის ანგარიშს. ჩვენი შეფუთვა ხის ყუთებშია სპეციალურად ექსპორტისთვის ტრანსპორტირების ხარისხის უზრუნველსაყოფად.
Q: რატომ ვირჩევ შენს კომპანიას?
A: ა) ჩვენ ვართ გადაცემათა გადაცემის აღჭურვილობის ერთ-ერთი წამყვანი მწარმოებელი და ექსპორტიორი.
ბ) ჩვენი კომპანია აწარმოებს გადაცემათა პროდუქციას დაახლოებით 20 წლის განმავლობაში მდიდარი გამოცდილებითდა მოწინავე ტექნოლოგია.
გ) ჩვენ შეგვიძლია უზრუნველვყოთ საუკეთესო ხარისხი და საუკეთესო მომსახურება პროდუქციის კონკურენტული ფასებით.

კითხვა: რაშენი MOQ დაპირობებიგადახდა?

A:MOQ არის ერთი ერთეული. T/T და L/C მიღებულია და სხვა პირობებზე ასევე შესაძლებელია მოლაპარაკება.

კითხვა: შეგიძლიათ მიაწოდოთ შესაბამისი დოკუმენტაცია საქონლისთვის?

A:დიახ, ჩვენ შეგვიძლია მოგაწოდოთ უმეტესი დოკუმენტაცია, მათ შორის ოპერატორის სახელმძღვანელო, ტესტირების ანგარიში, ხარისხის შემოწმების ანგარიში, გადაზიდვის დაზღვევა, წარმოშობის სერთიფიკატი, შეფუთვის სია, კომერციული ინვოისი, ზედნადები და ა.შ.
